P91AS [custom P90/WA-2000]

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

P91AS [custom P90/WA-2000]

Message par Béa le Mar 10 Fév 2009 - 16:51

P91AS

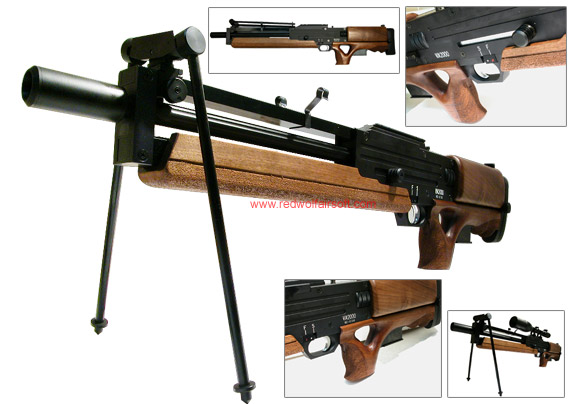

Dès que j'ai eu la formidiable idée de transformer un p90 en la réplique de mes rêves Je me suis lancé dans la productions de plans à l'échelle bien compliqués qui m'ont servit à avoir les vrais cotes du WA-2000 sous toutes ses coutures.



Je passe ces quelques dessins et j'attaque, ça donne ça:

1/ Repérage de la 1ère découpe :


2/ Découpage :

modifiable plus tard afin d'ajuster la partie en bois de la poignée.

2A/ Système de sécurité :
/!\ Ne pas oublier de garder précieusement dans un coin le ressort et ses plastiques qui actionnent le système de sécurité /!\


3/ La crosse / poignée :
trouver un bloc de bois de la bonne dimension (+1 ou 2 cm) pas comme moi pour beaucoup moins de complications (soit h:14cm x L: 30cm l:8cm (2cm de rab IN) ) penser à avoir le même bois pour le garde main et l'appui joue.
J'ai eu droit gratuitement à ce bois grâce a mon frère; charpentier. merci!



3A/ Découpage / dégrossissement :
A l'aide d'une scie sauteuse et d'une perceuse j'ai découpé les plus grosses parties de bois à retirer.

/!\ Ne pas faire le trou de la main pour le moment, commencer par l'étape "3C/" /!\

3B/Collage / façonnage :
J'ai du percer et coller des pignons dans ma poignée car elle était trop petite. Je m'en suis bien sortie car ça ne se voit quasiment pas. Ensuite avec une lime j'ai façonné à la taille de ma main les encoches pour les doigts, afin d'avoir une prise en main confortable.




3C/ creusage :
Là il s'agit de faire rentrer ce qui reste de la carcasse du p90 dans la poignée. (la gearbox et le Bloc de gâchette) C'est ici que j'ai eu des soucis ayant commencé dans le mauvaise ordre, j'ai faillit devoir la refaire car à certains endroits le bois est très (mais très) fin
Bien faire plusieurs essaie en appuyant sur la gâchette, pour que le métal ne frotte pas sur le bois, empêchant le retour de la gâchette.

Le bloc gâchette :


Le bloc gearbox :


Une fois bien rentré dedans ça donne ça :


4/ La poutre :
Il faut une poutre d'une matière légère et solide, j'ai eu une barre d'aluminium gratuitement grâce à mon travail.
(L: 78cm x l: 3.5cm x h:2cm)



4A/ Pliage :
Repérer le milieu exact du trou qui laissera passer le canon.
Concernant le canon j'ai acheté une rallonge de canon de g36k ainsi qu'une rallonge de 10cm de m4 (qui donne l'exacte bonne longueur)



Découper une équerre à la bonne hauteur la poutre (environ 8cm) à la pointe "des triangles" (triangle de 3cm) à égale distance de l'axe.

Ensuite on plie le tout, si c'est bien fait ça tombe pile a l'équerre sinon on retouche, mais il faut bien faire attention à éviter les multiplications de pliage et dépliage sous peine de casse.

Ensuite avec une résine Epoxi spéciale pour tout métaux, combler et poncer à l'aide d'une cale plate le surplus. (ne prenez pas en compte les trou présent sur la photo.)


4B/ Les encoches :
Pour pouvoir fixer la poutre sur le p90 qui s'encastre impeccablement bien dedans.

comme ceci: (le trou du bas est défini par une fausse visse présente sur le p90, a percé !)

Là on peux couper le petit bout de plastique qui dépasse en bas (l'est plus visible sur la photo)

5/ Gâchette :
Lors du découpage on as récupéré un petit ressort et son guide c'est à replacer ici.
Pour boucher ce trou procurez-vous un bout de PVC. moi j'en ai pris un dans un tube de 20cm de diamètre (pour avoir un bout de plastique de plat mais légèrement bombé) que j'ai encore bombé un poil sur les extrémité pour bien qu'il soit collé au maximum.
Le guide du petit ressort est en deux partie, moi j'ai jeté la plus grosse et j'ai coupé un peu le ressort pour que ça rentre sans trop forcer sur le sélecteur de tir. (faire plusieurs test de sélection; cps/cps/rafales/sécurité avant de coller)
J'ai bourré le tout de colle a PVC laissé sécher avec un sert joint et poncé les bords.



6/ peinture :
Il faut maintenant peindre en noire les parties une à une. Ne pas oublier qu'il faut une sous-couche pour que la peinture accroche correctement sur l'aluminium et poncer correctement et très finement avec un papier abrasif le plastique, avant un bon nettoyage, pour que la peinture accroche bien.


7/ le garde main :
il doit venir s'encastrer dans la partie basse de la poutre.

pour ça j'ai fait une grosse saignée d'un peu plus de 3,5 cm de large et de 2,5 cm de profondeur.

découper et ajuster le garde main



j'ai fait en sorte que le garde main s'encastre bien dans le cote bombé de la gâchette.

Je découpe une petite planche qui servira à faire un léger relief de plus et qui fermera le garde main comme "une boite" (bon le bois rend un effet assez bizarre XD)




8/ l'appuie joue :
Je ne vais pas en mettre pour le moment!

9/ vernis :
là j'ai reponcé un peu le garde main et modifier ce qui n'était pas parfait.
Le mieux est de faire toutes les partie de bois exactement en même temps afin d'avoir le même rendu sur toutes les partie.
pour avoir un rendu plus que correcte (au choix; usé ou pas), il faut poncer à l'aide de papier abrasif de plus en plus fin.
Ensuite un peu de vernis teinte pour donner au bois une allure plus foncé (au choix) puis un petit coup de vernis à la bombe.




10/ admirer :




11/ bipied:
Ce n'est pas vraiment dans le même style mais j'aime bien.


La lunette est ridiculement petite, et un des rails n'est pas droit j'y remédie demain.

Notez le jolie flou artistique involontaire lol!
(Merci a Mickey qui m'as gracieusement ,après un tour sous le bureau, donné ses rails de G36)
-----------------------------------------------------------------------------------------------------------------
Je passe a l'interne.
Au départ une gear box ACM
bloquée en semi. (électroniquement pour le moment)

- canon de précision Vanaras 6.03 650mm
- joins de hop up noir PDI
- M130 madbul
- engrenage marque XYT d'origine
- bushing métaux d'origine


Dernière édition par blackangel le Sam 3 Avr 2010 - 0:06, édité 25 fois
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par DUB le Mar 10 Fév 2009 - 16:55

Et ben Waaaaaaa Shocked , ça c'est du custom, en plus une super review, bravo Blackangel!!!

J'ai hate de voir ça sur un Terrain !!!!

_________________
Yack légendaire de niveau 100...
avatar
DUB
Yack Hibernant
Yack Hibernant

Nombre de messages : 10945
Age : 32
Localisation : Vourldjikistan
Date d'inscription : 13/05/2008

Voir le profil de l'utilisateur http://www.viedemerde.fr/

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Glen le Mar 10 Fév 2009 - 17:22

rien que le P90 avec la crosse en bois est superbe...je l'aurais presque gardé comme ca moi

Sinon c'est superbe! il te reste quoi a faire ?
avatar
Glen
Yack Hibernant
Yack Hibernant

Nombre de messages : 4642
Age : 29
Localisation : St Cyr au Mont d'Or
Date d'inscription : 14/05/2008

Voir le profil de l'utilisateur http://desencyclopedie.wikia.com/wiki/Comment_bien_r%C3%A9ussir_

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par juju le Mar 10 Fév 2009 - 17:37

super beau boulot ami bricolo

bientot fini
avatar
juju
Yack
Yack

Nombre de messages : 4071
Age : 36
Date d'inscription : 10/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Mar 10 Fév 2009 - 17:39

Je l'ai c'te tof XD

Pour le bipied j'ai mes ptites idées mais je doit trouver une autre réplique ^^
en attendant ce seras sans ^^°

Le p90 juste avec le bois, ça me fait tout bizarre de tenir un p90 par une poignée XD
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par JE le Mar 10 Fév 2009 - 20:07

omagad omagad omagad !!!

_________________

Brohoof !  ^-^ /)
avatar
JE
Ancien Président
Ancien Président

Nombre de messages : 12946
Age : 29
Localisation : Vourles
Date d'inscription : 13/05/2008

Voir le profil de l'utilisateur http://www.cheapnyack.com

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par black templar le Mar 10 Fév 2009 - 20:49

bôôôôôôôôôôô !

respect !
avatar
black templar
Yack Hibernant
Yack Hibernant

Nombre de messages : 4645
Age : 32
Localisation : Lyon
Date d'inscription : 04/02/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Mar 10 Fév 2009 - 20:55

Merci vos réactions me font super plaisir ^^

mais ... personne n'aurai des scie circulaire? une petite XD
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par JE le Mar 10 Fév 2009 - 21:00

tu te radote papy ^^
pas de mon coté désolé T_T

_________________

Brohoof !  ^-^ /)
avatar
JE
Ancien Président
Ancien Président

Nombre de messages : 12946
Age : 29
Localisation : Vourles
Date d'inscription : 13/05/2008

Voir le profil de l'utilisateur http://www.cheapnyack.com

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par black templar le Mar 10 Fév 2009 - 21:06

juste une scie circulaire dremel. donc trop petit..... désolé.
avatar
black templar
Yack Hibernant
Yack Hibernant

Nombre de messages : 4645
Age : 32
Localisation : Lyon
Date d'inscription : 04/02/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Mar 10 Fév 2009 - 21:50

Je radote oui mais j'en ai besoin XD

Il fait combien ton disque black templar? J'ai pas penser au outils sur dremel (POURQUOI T_T)Je regarderai si y'as des disque potable ^^
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par black templar le Mar 10 Fév 2009 - 21:51

http://www.leroymerlin.fr/catalogue_leroy_merlin/outillage-electroportatif-accessoires/outillage-multifonction/MINI_SCIE_CIRCULAIRE_670_ref64951894.htm
avatar
black templar
Yack Hibernant
Yack Hibernant

Nombre de messages : 4645
Age : 32
Localisation : Lyon
Date d'inscription : 04/02/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par BuBu le Jeu 12 Fév 2009 - 0:00

Super joli !! Bravo à toi ! Sinon j'ai pas de scie circulaire dsl Sad

BuBu
Invité
Invité

Nombre de messages : 113
Date d'inscription : 11/07/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par belgandalfsan le Jeu 12 Fév 2009 - 10:42

Rien à dire de plus que "Bravo !"

C'est vraiment du très beau travail.
Ficelle de caleçon.
avatar
belgandalfsan
Yack Hibernant
Yack Hibernant

Nombre de messages : 773
Age : 37
Localisation : Cthullon (83)
Date d'inscription : 13/05/2008

Voir le profil de l'utilisateur http://www.voix-eidolon.fr/

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Ven 20 Fév 2009 - 1:13

Grande nouvelle XD
J'ai trouver enfin une scie circulaire !!!!!!!!!!!!
a Auchan, top budget, 22euros :p
donc la suite .... peu être bientôt ^^
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par juju le Ven 20 Fév 2009 - 1:34

il y a une lame avec?
avatar
juju
Yack
Yack

Nombre de messages : 4071
Age : 36
Date d'inscription : 10/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Ven 20 Fév 2009 - 1:44

ouai ouai y'as tout ^^ (je l'ai pas encore testée (renter à 23h c'est pu l'heure XD je testerais peu être mardi)
mais bon c'est du "top budget" donc en gros l'espérance de vie est limitée et il faut pas trop lui en demander

J'avais une viseuse dévisseuse avec laquelle je perçais ma crosse/poignée ... je l'ai tuer XD
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Mer 11 Mar 2009 - 21:09

Petit MAJ du garde main.

il as quelque petite trace que je viens de voir sur la photo donc encore un ptit ponçage à faire mais voila à peu près le résultats.
Le garde main est presque fixer. la poignée , comme il m'as été conseillé, à été un peu revue et corrigé.

J'achète du vernie et je fignole. ^^
(bon j'ai pas encore essayer mes idée pour fixer la poignée)
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par JE le Mer 11 Mar 2009 - 21:14

tu as fait quoi alors sur la poignée ?

_________________

Brohoof !  ^-^ /)
avatar
JE
Ancien Président
Ancien Président

Nombre de messages : 12946
Age : 29
Localisation : Vourles
Date d'inscription : 13/05/2008

Voir le profil de l'utilisateur http://www.cheapnyack.com

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Mer 11 Mar 2009 - 21:20

la seule chose que j'ai pu faire ... les doigts.
j'ai rétrécie la prise en main de la poignée. et "effacer" un peu les guides des doigts.
Je peux pas faire grand choses de plus sous peine de faire des trou. ou de faire apparaitre des choses qui ne devrait déjà pas être vu. (pas choquant si l'on ne le sais pas ou c'est, mais moi ... je sais ^^°° )
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par DUB le Mer 11 Mar 2009 - 21:20

C'est cool tu commence à en voir le bout de se custom ^^

_________________
Yack légendaire de niveau 100...
avatar
DUB
Yack Hibernant
Yack Hibernant

Nombre de messages : 10945
Age : 32
Localisation : Vourldjikistan
Date d'inscription : 13/05/2008

Voir le profil de l'utilisateur http://www.viedemerde.fr/

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par kolphren le Mer 11 Mar 2009 - 21:21

Très sympa tout ça, j'ai vraiment hate de la voir en action sur le terrain!
avatar
kolphren
Yack Hibernant
Yack Hibernant

Nombre de messages : 2528
Age : 32
Localisation : Oullinstan
Date d'inscription : 03/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par juju le Mer 11 Mar 2009 - 21:24

plus ca va et plus c est joli quand meme
avatar
juju
Yack
Yack

Nombre de messages : 4071
Age : 36
Date d'inscription : 10/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Béa le Mer 11 Mar 2009 - 21:31

merki Embarassed

ben la fin je sais pas trop c'est pour quand,
là j'ai plus qu'as résoudre les ptit soucis de calage du garde main et de la poignée qui doit etre amovible pour avoir acces au hop up. ainsi que finir mon "silencieux" plus esthétique que fonctionnel XD

je me pose des questions concernant l'appuie joue. je pense que je n'en mettrai finalement pas. (trop fragile a construire) et ça me générais beaucoup. (avec mes yeux maintenant)
Et Le bipied, je suis sceptique. Je n'ai pas envie que ça torde mon canon. ou que ça défonce ma poutre. (3 vises la tienne :/)
J'en ferai un histoire d'essayer et si physiquement ça plait je le laisserai quitte a pas m'en servir.
avatar
Béa
Yack Hibernant
Yack Hibernant

Nombre de messages : 5832
Age : 31
Localisation : lyon 8eme
Date d'inscription : 22/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par JE le Dim 3 Jan 2010 - 17:52

http://acm-forum.fr/viewtopic.php?p=104995#104995

ta notoriété est enoooooorme Very Happy

_________________

Brohoof !  ^-^ /)
avatar
JE
Ancien Président
Ancien Président

Nombre de messages : 12946
Age : 29
Localisation : Vourles
Date d'inscription : 13/05/2008

Voir le profil de l'utilisateur http://www.cheapnyack.com

Revenir en haut Aller en bas

Re: P91AS [custom P90/WA-2000]

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
